Air Circuit Breaker (Test acb)

Test ACB บริการตรวจสอบและทดสอบ Air Circuit Breaker สำหรับโรงงานอุตสาหกรรม

Air Circuit Breaker (ACB) เป็นอุปกรณ์ตัดวงจรไฟฟ้าที่มีบทบาทสำคัญในระบบจ่ายไฟฟ้าแรงดันต่ำของโรงงานอุตสาหกรรม โดยเฉพาะระบบจ่ายไฟหลักและตู้ควบคุมไฟฟ้าที่ต้องรองรับโหลดของเครื่องจักรและอุปกรณ์ต่าง ๆ

การตรวจสอบและทดสอบ ACB เป็นส่วนหนึ่งของการดูแลระบบไฟฟ้า เพื่อประเมินสภาพหน้าสัมผัส กลไกการทำงาน ฉนวน และระบบป้องกันตามขอบเขตการตรวจ หากอุปกรณ์มีความผิดปกติ อาจส่งผลต่อการตัดวงจรเมื่อเกิดกระแสไฟฟ้าเกินหรือการลัดวงจร

สำหรับโรงงานที่ต้องการ Test ACB หรือวางแผนบำรุงรักษา Air Circuit Breaker ควรเลือกวิธีทดสอบให้เหมาะสมกับรุ่นของอุปกรณ์ คู่มือผู้ผลิต และสภาพการใช้งานจริง บทความนี้จะอธิบายว่า ACB คืออะไร มีหลักการทำงานอย่างไร ต้องตรวจสอบส่วนใดบ้าง และควรพิจารณาอะไรในการวางแผนบำรุงรักษา

Air Circuit Breaker คืออะไร?

Air Circuit Breaker คือ เซอร์กิตเบรกเกอร์ที่ใช้อากาศเป็นตัวกลางในการดับอาร์กขณะหน้าสัมผัสแยกออกจากกัน อุปกรณ์ทำหน้าที่ตัดต่อวงจรไฟฟ้าและตัดวงจรเมื่อระบบตรวจพบความผิดปกติตามเงื่อนไขการป้องกันที่กำหนด

ACB มักใช้ในระบบจ่ายไฟฟ้าแรงดันต่ำของโรงงาน อาคารอุตสาหกรรม และตู้จ่ายไฟหลัก โดยการเลือกใช้งานต้องพิจารณาพิกัดกระแส แรงดัน ความสามารถในการตัดกระแสลัดวงจร และคุณสมบัติของชุดป้องกันให้ตรงกับการออกแบบระบบ

แม้ ACB จะเป็นอุปกรณ์ป้องกันไฟฟ้า แต่ประสิทธิภาพในการตัดวงจรยังขึ้นอยู่กับสภาพอุปกรณ์ การตั้งค่าระบบป้องกัน และการบำรุงรักษาตามข้อกำหนดของผู้ผลิต จึงควรมีการตรวจสอบตามแผนที่เหมาะสมกับการใช้งาน

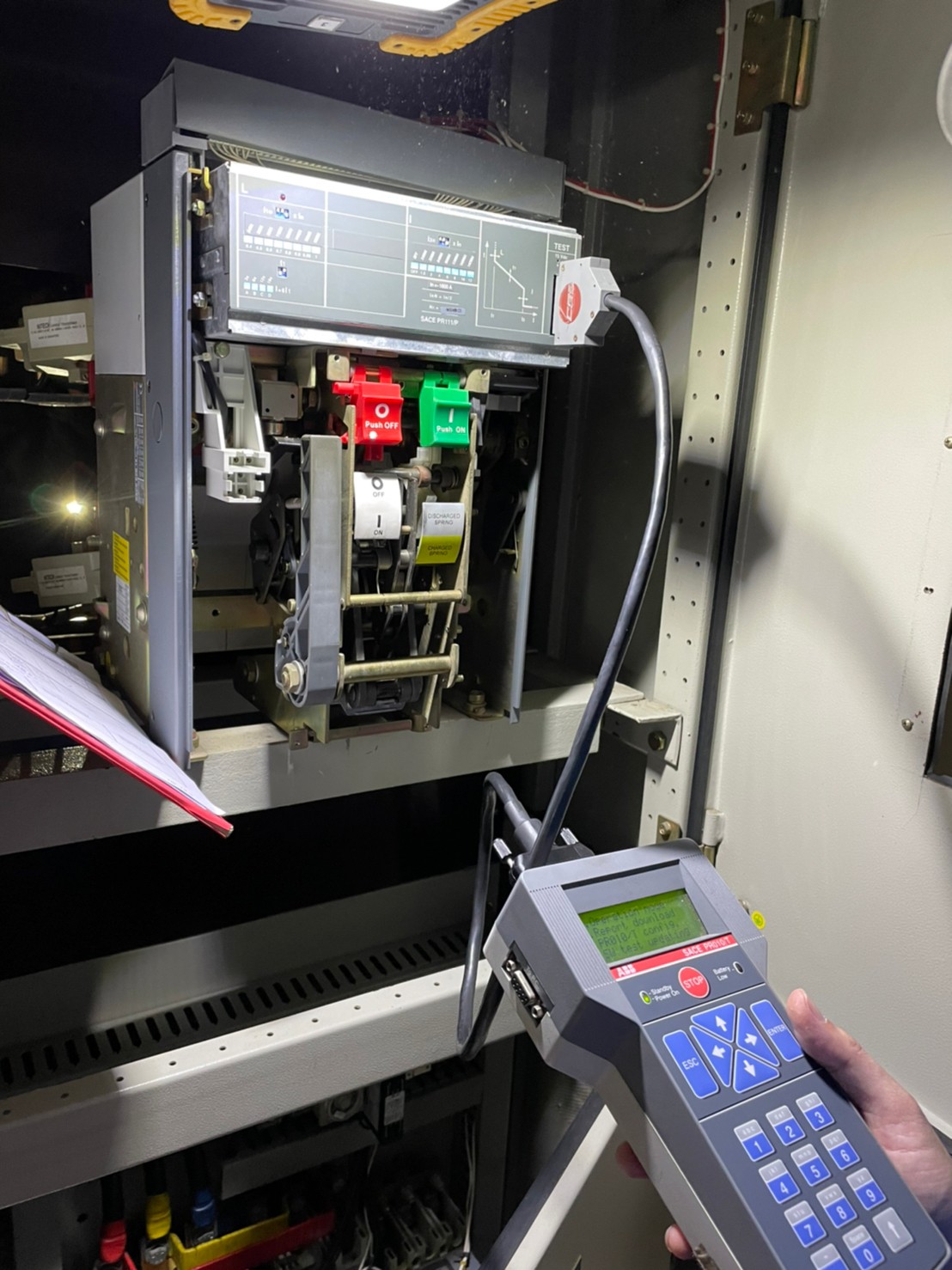

Air Circuit Breaker หรือ ACB ในระบบไฟฟ้า อุปกรณ์ Air Circuit Breaker สำหรับระบบจ่ายไฟฟ้า

ACB ย่อมาจากอะไร?

ACB ย่อมาจาก Air Circuit Breaker เป็นชื่อเรียกภาษาอังกฤษของเซอร์กิตเบรกเกอร์ที่ใช้อากาศเป็นตัวกลางในการดับอาร์ก คำว่า ACB จึงมักใช้ในงานวิศวกรรมไฟฟ้าและงานบำรุงรักษาระบบจ่ายไฟของโรงงาน

Air Circuit Breaker หลักการทำงานเป็นอย่างไร?

หลักการทำงานของ Air Circuit Breaker เกี่ยวข้องกับการตรวจจับความผิดปกติ การสั่งเปิดหน้าสัมผัส และการดับอาร์กที่เกิดขึ้นระหว่างการตัดวงจร โดยสามารถอธิบายเป็นขั้นตอนทั่วไปได้ดังนี้

  1. ตรวจจับความผิดปกติ: ชุดป้องกันตรวจพบสภาวะ เช่น กระแสเกินหรือกระแสลัดวงจร ตามค่าตั้งและฟังก์ชันป้องกันของอุปกรณ์
  2. สั่งตัดวงจร: กลไกการทำงานได้รับคำสั่งให้เปิดหน้าสัมผัสเพื่อตัดการไหลของกระแสไฟฟ้า
  3. เกิดอาร์ก: ระหว่างหน้าสัมผัสแยกออกจากกัน อาจเกิดอาร์กทางไฟฟ้าขึ้น
  4. ดับอาร์ก: ชุดดับอาร์กหรือ Arc Chute ช่วยยืด แบ่ง และระบายพลังงานของอาร์กตามการออกแบบของอุปกรณ์ เพื่อให้กระแสถูกตัดได้อย่างเหมาะสม

การทำงานจริงขึ้นอยู่กับโครงสร้างของ ACB แต่ละรุ่น รวมถึงชุด Trip Unit และการตั้งค่าป้องกัน จึงไม่ควรปรับตั้งระบบป้องกันโดยไม่มีข้อมูลทางวิศวกรรมและคู่มือผู้ผลิตรองรับ

Air Circuit Breaker ใช้ตัวกลางชนิดใดในการดับอาร์ก?

Air Circuit Breaker ใช้ อากาศ เป็นตัวกลางในการดับอาร์ก โดยชุดดับอาร์กจะช่วยควบคุมและแบ่งอาร์กที่เกิดขึ้นเมื่อหน้าสัมผัสเปิดออก การออกแบบดังกล่าวช่วยให้เบรกเกอร์สามารถตัดวงจรได้ตามพิกัดและเงื่อนไขการทำงานที่ผู้ผลิตกำหนด

ส่วนประกอบหลักของ ACB

การทำความเข้าใจส่วนประกอบของ ACB ช่วยให้ฝ่ายซ่อมบำรุงทราบว่าควรตรวจสอบอุปกรณ์ส่วนใด และช่วยสื่อสารกับผู้ให้บริการทดสอบได้ชัดเจนขึ้น ส่วนประกอบหลักที่พบได้ ได้แก่

  • Contacts: หน้าสัมผัสที่ทำหน้าที่เชื่อมต่อและแยกวงจรไฟฟ้า โดยสภาพหน้าสัมผัสมีผลต่อการนำกระแสและความร้อนที่เกิดขึ้น
  • Operating Mechanism: กลไกสำหรับเปิดและปิดหน้าสัมผัส ซึ่งต้องทำงานได้ตามลำดับและเงื่อนไขที่ออกแบบไว้
  • Arc Chute: ชุดดับอาร์กที่ช่วยควบคุมอาร์กเมื่อเบรกเกอร์ตัดวงจร
  • Protective Relay หรือ Trip Unit: ชุดตรวจจับและสั่งตัดวงจรตามฟังก์ชันป้องกันที่ติดตั้งในอุปกรณ์
  • Control Circuit: วงจรควบคุมที่เกี่ยวข้องกับการสั่งเปิด ปิด และสถานะการทำงานของ ACB

รายละเอียดของส่วนประกอบและชื่อเรียกอาจแตกต่างกันตามผู้ผลิตและรุ่นของ ACB ควรใช้คู่มือประจำรุ่นเป็นข้อมูลอ้างอิงในการตรวจสอบและบำรุงรักษา

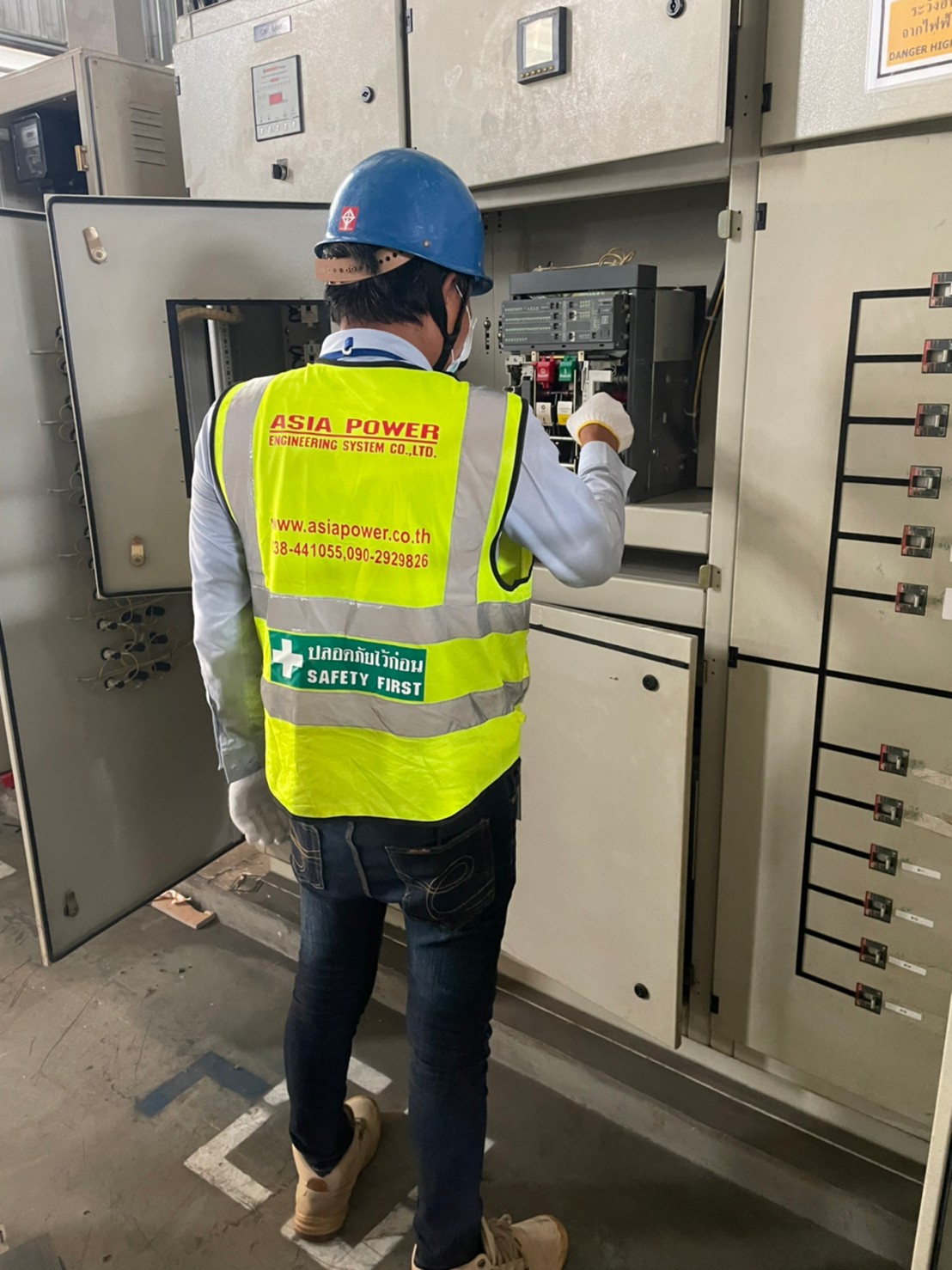

ภาพงานตรวจสอบและบำรุงรักษา ACB ส่วนประกอบของ Air Circuit Breaker ภาพประกอบงาน PM และตรวจสอบอุปกรณ์ ACB

Air Circuit Breaker หน้าที่และความสำคัญในโรงงาน

หน้าที่สำคัญของ ACB คือการตัดต่อวงจรและช่วยป้องกันระบบไฟฟ้าเมื่อเกิดความผิดปกติที่อยู่ในขอบเขตการทำงานของชุดป้องกัน อุปกรณ์นี้จึงมีความสำคัญต่อระบบจ่ายไฟหลักและความปลอดภัยในการใช้งานไฟฟ้าของโรงงาน

  • ตัดวงจรเมื่อเกิดความผิดปกติ: ช่วยแยกวงจรเมื่อเกิดกระแสเกินหรือการลัดวงจรตามฟังก์ชันป้องกันที่ตั้งไว้
  • สนับสนุนการป้องกันอุปกรณ์: ช่วยลดผลกระทบจากกระแสผิดปกติต่อระบบและอุปกรณ์ที่เกี่ยวข้อง เมื่อระบบได้รับการออกแบบและตั้งค่าอย่างเหมาะสม
  • สนับสนุนการดูแลระบบจ่ายไฟ: การตรวจสอบและบำรุงรักษาช่วยให้ผู้ดูแลระบบทราบสภาพอุปกรณ์และวางแผนการแก้ไขได้

ACB ไม่สามารถป้องกันความผิดปกติทุกประเภทได้ด้วยตัวเอง ประสิทธิภาพในการป้องกันยังขึ้นอยู่กับการเลือกพิกัด การตั้งค่า Trip Unit การประสานการทำงานของอุปกรณ์ป้องกัน และการออกแบบระบบไฟฟ้าโดยรวม

Test ACB คืออะไร และทำไมจึงควรตรวจสอบ?

Test ACB คือการตรวจสอบและทดสอบการทำงานของ Air Circuit Breaker เพื่อประเมินสภาพของอุปกรณ์และความพร้อมในการทำงานตามขอบเขตที่กำหนด โดยอาจครอบคลุมการตรวจสภาพภายนอก การทำงานของกลไก การวัดค่าทางไฟฟ้า และการทดสอบฟังก์ชันการตัดวงจร

ในโรงงานอุตสาหกรรม ACB อาจเป็นส่วนหนึ่งของระบบจ่ายไฟหลัก หากหน้าสัมผัส กลไก หรือชุดป้องกันทำงานผิดปกติ อาจส่งผลต่อความสามารถในการตัดวงจรเมื่อเกิดเหตุ ดังนั้นการวางแผนตรวจสอบจึงเป็นส่วนหนึ่งของการดูแลระบบไฟฟ้า

ขอบเขตการทดสอบควรกำหนดให้เหมาะกับยี่ห้อ รุ่น สภาพอุปกรณ์ และคู่มือผู้ผลิต ไม่ใช่ทุกการทดสอบจะต้องดำเนินการเหมือนกันใน ACB ทุกรุ่น

รายการตรวจสอบและทดสอบ ACB

รายการทดสอบจุดประสงค์
Visual Inspectionตรวจสภาพภายนอกและค้นหาร่องรอยความเสียหายที่สังเกตได้
Mechanism Operation Testตรวจการทำงานของกลไกเปิดและปิดตามขั้นตอนที่ผู้ผลิตกำหนด
Contact Resistanceวัดค่าความต้านทานหน้าสัมผัสและเปรียบเทียบกับเกณฑ์ที่เหมาะสม
Insulation Resistanceประเมินสภาพความเป็นฉนวนตามวิธีทดสอบที่เหมาะสมกับอุปกรณ์
Function Test / Trip Testตรวจสอบฟังก์ชันการทำงานและการสั่งตัดวงจรตามขอบเขตที่กำหนด

รายการข้างต้นเป็นตัวอย่างของการทดสอบที่ระบุในข้อมูลบริการต้นฉบับ การทดสอบจริงต้องเลือกตามรุ่นของ ACB เงื่อนไขของผู้ผลิต และขอบเขตงานที่ตกลงกันไว้

ขั้นตอนการทดสอบ ACB

  1. ตรวจสอบข้อมูลอุปกรณ์: ตรวจสอบยี่ห้อ รุ่น พิกัด และคู่มือของ ACB เพื่อกำหนดวิธีทดสอบที่เหมาะสม
  2. ตรวจสอบสภาพภายนอก: ประเมินสภาพตัวอุปกรณ์ จุดเชื่อมต่อ และส่วนประกอบที่สามารถตรวจสอบได้อย่างปลอดภัย
  3. ตรวจสอบกลไก: ทดสอบการทำงานของกลไกตามขั้นตอนของผู้ผลิตและเงื่อนไขความปลอดภัย
  4. ดำเนินการทดสอบทางไฟฟ้า: เช่น การวัด Contact Resistance และ Insulation Resistance เมื่อเหมาะสมกับอุปกรณ์
  5. ทดสอบฟังก์ชันการป้องกัน: ตรวจสอบการทำงานของ Trip Unit หรือระบบสั่งตัดตามขอบเขตการทดสอบ
  6. บันทึกผลและประเมิน: จัดทำบันทึกผลทดสอบและระบุรายการที่ควรตรวจเพิ่มเติมหรือแก้ไข

การทดสอบ ACB ต้องดำเนินการโดยบุคลากรที่มีความรู้ความสามารถ ใช้มาตรการแยกแหล่งจ่ายและควบคุมพลังงานตามขั้นตอนที่เกี่ยวข้อง ห้ามเปิดตู้ไฟหรือทดสอบอุปกรณ์ที่ยังมีไฟฟ้าอยู่โดยไม่มีขั้นตอนความปลอดภัยที่เหมาะสม

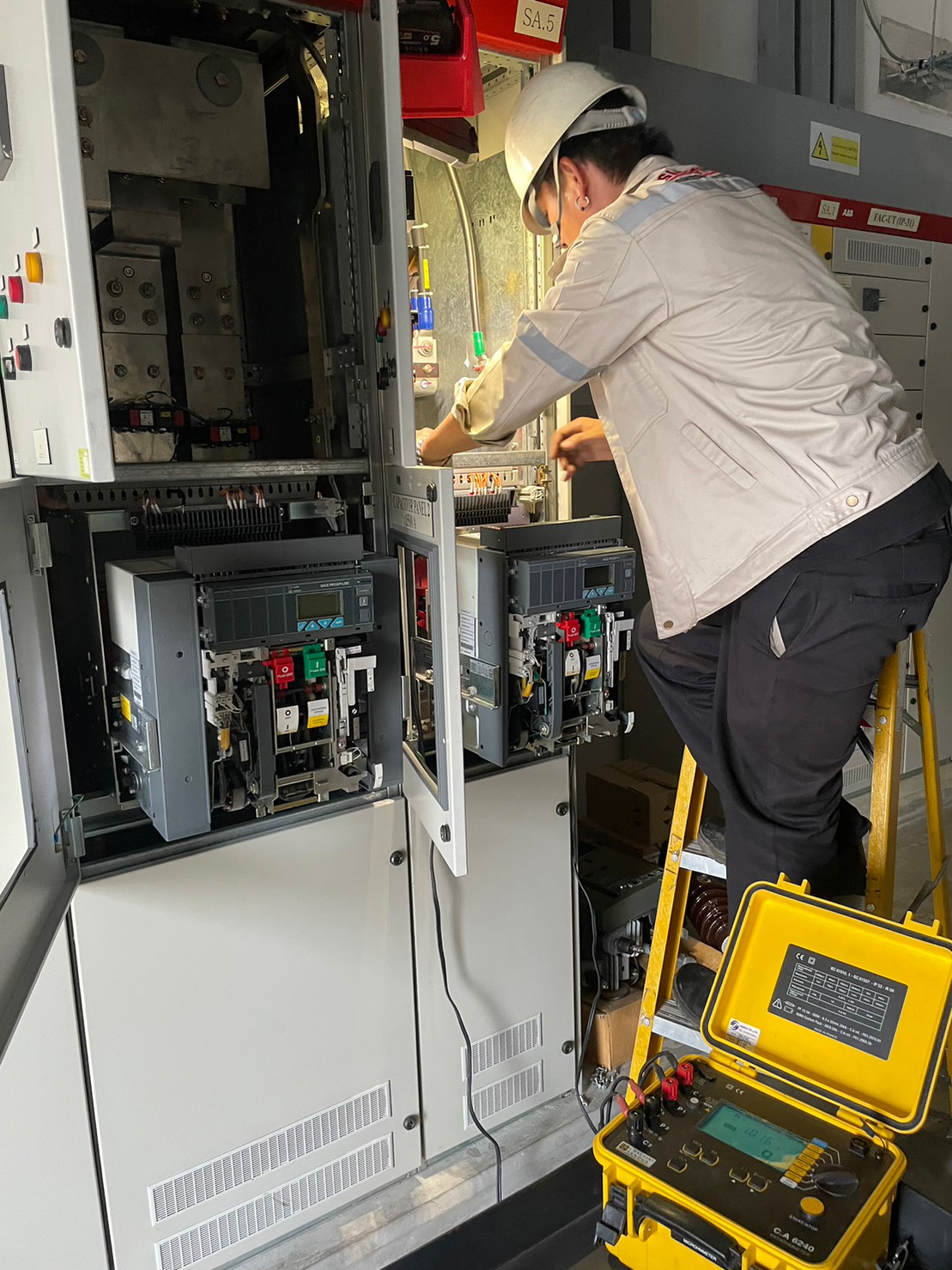

ภาพงานตรวจสอบและทดสอบ Air Circuit Breaker ภาพงานตรวจสอบกลไกและส่วนประกอบของ ACB ภาพประกอบการบำรุงรักษา ACB

ควรทดสอบและบำรุงรักษา ACB บ่อยแค่ไหน?

ความถี่ในการทดสอบขึ้นอยู่กับคู่มือของผู้ผลิต รุ่นของอุปกรณ์ สภาพแวดล้อม จำนวนครั้งที่ใช้งาน ประวัติความผิดปกติ และข้อกำหนดของโรงงาน จึงควรกำหนดแผนตรวจสอบจากข้อมูลเหล่านี้ร่วมกัน

ข้อมูลบริการต้นฉบับระบุแนวทางให้ทดสอบอย่างน้อยปีละครั้งหรือเป็นไปตามคู่มือ ACB อย่างไรก็ตาม ควรยืนยันรอบตรวจที่เหมาะสมกับรุ่นและสภาพการใช้งานจริงก่อนกำหนดเป็นแผนบำรุงรักษาของโรงงาน

หากพบอาการผิดปกติ เช่น เบรกเกอร์ไม่สามารถเปิดหรือปิดได้ตามปกติ มีร่องรอยความเสียหาย หรือระบบป้องกันแสดงสถานะผิดปกติ ควรให้ผู้มีความรู้ความสามารถตรวจสอบโดยเร็ว ไม่ควรรอถึงกำหนดทดสอบตามรอบ

ACB ON ไม่ได้ เกิดจากอะไร?

หาก ACB ไม่สามารถ ON ได้ อาจมีหลายสาเหตุ เช่น กลไกยังไม่พร้อมทำงาน มีการทำงานของระบบป้องกัน วงจรควบคุมมีปัญหา หรือมีเงื่อนไข Interlock ที่ยังไม่ครบตามการออกแบบ สาเหตุที่แท้จริงต้องตรวจสอบจากสถานะอุปกรณ์และคู่มือของรุ่นนั้น

แนวทางที่ควรพิจารณา ได้แก่

  • ตรวจสอบสถานะและสัญญาณแสดงผลของ ACB จากตำแหน่งที่ปลอดภัย
  • ตรวจสอบว่ามีสัญญาณ Trip หรือเงื่อนไขป้องกันที่ยังไม่ได้รับการแก้ไขหรือไม่
  • ตรวจสอบวงจรควบคุมและเงื่อนไข Interlock โดยผู้มีคุณสมบัติเหมาะสม
  • ตรวจสอบกลไกและส่วนประกอบตามคู่มือของผู้ผลิต
  • หากยังหาสาเหตุไม่ได้ ให้ติดต่อผู้เชี่ยวชาญหรือผู้ผลิตเพื่อประเมินอุปกรณ์

ข้อควรระวัง: ไม่ควรฝืนสับเบรกเกอร์ รีเซ็ตระบบซ้ำโดยไม่ทราบสาเหตุ หรือถอดชิ้นส่วนเพื่อซ่อมเอง การดำเนินการดังกล่าวอาจเพิ่มความเสี่ยงต่อผู้ปฏิบัติงานและทำให้อุปกรณ์เสียหายมากขึ้น

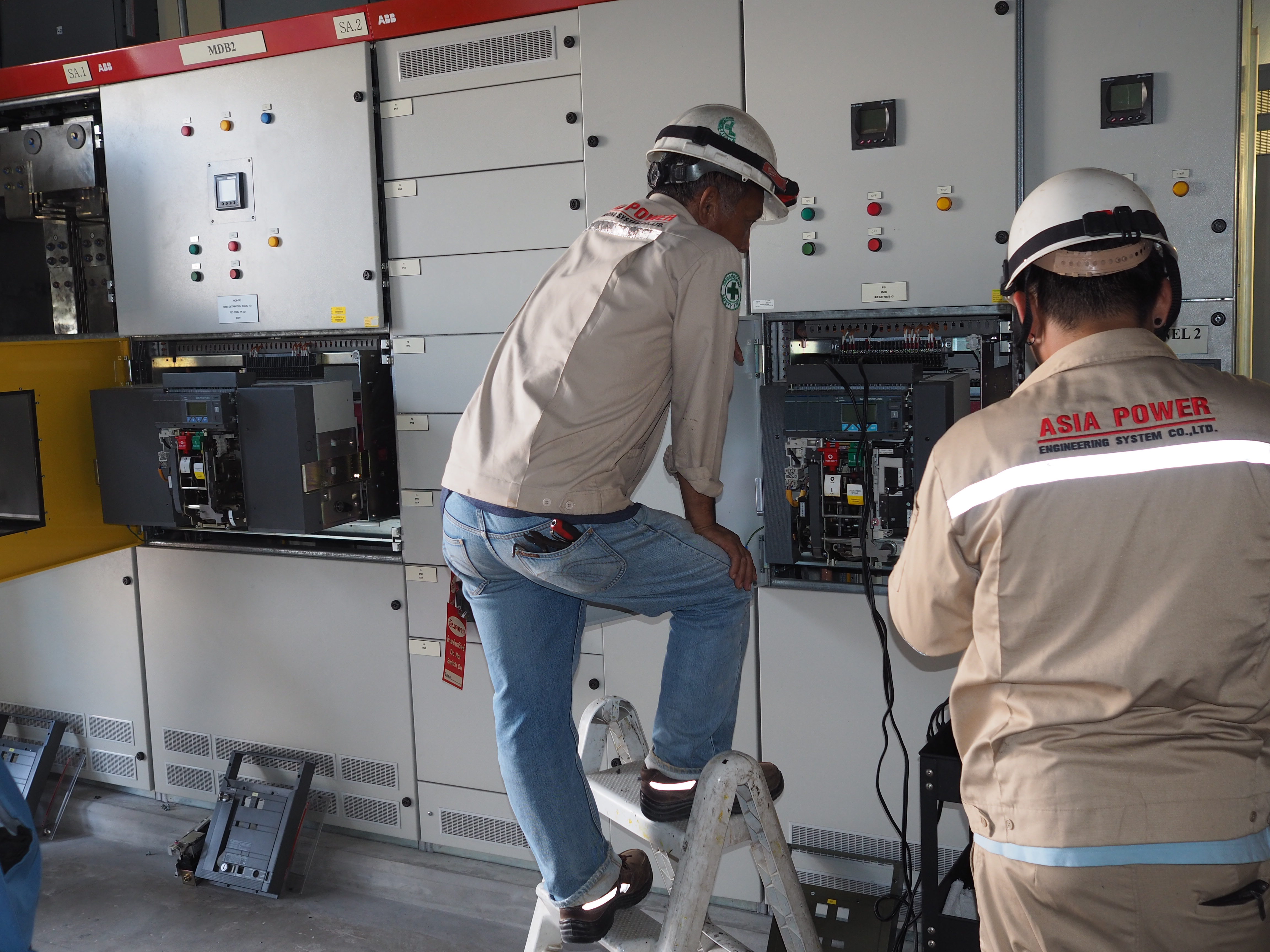

ภาพประกอบบริการทดสอบ ACB ภาพอุปกรณ์ Air Circuit Breaker สำหรับการทดสอบ ภาพประกอบการทดสอบการทำงานของ ACB

บริการ Test ACB สำหรับโรงงานอุตสาหกรรม

สำหรับโรงงานที่ต้องการตรวจสอบสภาพและทดสอบ Air Circuit Breaker ควรกำหนดขอบเขตงานให้ชัดเจนตั้งแต่การตรวจสภาพภายนอก การทดสอบกลไก ไปจนถึงรายการทดสอบทางไฟฟ้าที่ต้องการ เพื่อให้สามารถประเมินสภาพอุปกรณ์และนำผลไปวางแผนบำรุงรักษาได้

ข้อมูลบริการของบริษัท เอเซีย พาวเวอร์ เอ็นจิเนียริ่ง ซีสเท็มส์ จำกัด ระบุว่าบริษัทรับบริการทดสอบ ACB หลายยี่ห้อ โดยมีรายการตรวจสอบ เช่น Visual Inspection, Mechanism Operation Test, Contact Resistance, Insulation Resistance และ Function Test with Trip Test ทั้งนี้ ควรสอบถามเพื่อยืนยันรุ่นอุปกรณ์ ขอบเขตการทดสอบ และรายละเอียดบริการก่อนว่าจ้าง

ก่อนขอใบเสนอราคา ควรเตรียมข้อมูลยี่ห้อและรุ่นของ ACB จำนวนอุปกรณ์ สภาพการใช้งาน สถานที่ติดตั้ง และรายการทดสอบที่ต้องการ เพื่อให้ผู้ให้บริการประเมินขอบเขตงานได้ตรงกับความต้องการของโรงงาน

คำถามที่พบบ่อยเกี่ยวกับ ACB และ Test ACB

1. ACB คืออะไร และใช้ในระบบไฟฟ้าประเภทใด?

ACB ย่อมาจาก Air Circuit Breaker เป็นเซอร์กิตเบรกเกอร์ที่ใช้อากาศเป็นตัวกลางในการดับอาร์ก โดยพบได้ในระบบจ่ายไฟฟ้าแรงดันต่ำ เช่น ระบบจ่ายไฟหลักของโรงงาน ทั้งนี้ ต้องเลือกอุปกรณ์ให้ตรงกับพิกัดและการออกแบบระบบ

2. Air Circuit Breaker ใช้ตัวกลางชนิดใดในการดับอาร์ก?

ACB ใช้อากาศเป็นตัวกลางในการดับอาร์ก โดยมีชุดดับอาร์กช่วยควบคุมอาร์กที่เกิดขึ้นเมื่อหน้าสัมผัสเปิดออกตามหลักการออกแบบของอุปกรณ์

3. Test ACB มีรายการตรวจสอบอะไรบ้าง?

รายการทดสอบอาจรวมถึง Visual Inspection, Mechanism Operation Test, Contact Resistance, Insulation Resistance และ Function Test with Trip Test โดยต้องเลือกตามรุ่นของ ACB คู่มือผู้ผลิต และขอบเขตงาน

4. ควรทดสอบ ACB บ่อยแค่ไหน?

ควรกำหนดความถี่ตามคู่มือผู้ผลิต สภาพการใช้งาน ประวัติความผิดปกติ และข้อกำหนดที่เกี่ยวข้อง ข้อมูลบริการต้นฉบับแนะนำอย่างน้อยปีละครั้งหรือเป็นไปตามคู่มือ แต่ควรยืนยันความเหมาะสมกับอุปกรณ์แต่ละรุ่น

5. หาก ACB ON ไม่ได้ ควรทำอย่างไร?

ควรตรวจสอบสถานะอุปกรณ์และสัญญาณผิดปกติจากตำแหน่งที่ปลอดภัย แล้วให้ผู้มีความรู้ความสามารถตรวจสอบกลไก วงจรควบคุม และเงื่อนไขป้องกันตามคู่มือ ไม่ควรฝืนสับหรือถอดซ่อมเองหากไม่มีคุณสมบัติเหมาะสม

คำถามที่ผู้ใช้มักค้นหาเพิ่มเติม (People Also Ask)

  • ACB กับ MCCB แตกต่างกันอย่างไร?
  • Air Circuit Breaker มีส่วนประกอบอะไรบ้าง?
  • การทดสอบ Contact Resistance ของ ACB ทำเพื่ออะไร?
  • Insulation Resistance Test ของ ACB ใช้ประเมินอะไร?
  • ควรเตรียมข้อมูลอะไรบ้างก่อนขอใบเสนอราคา Test ACB?

คำถามเหล่านี้เป็นหัวข้อที่เกี่ยวข้องกับการค้นหาและสามารถใช้วางแผนเนื้อหาเพิ่มเติมได้ ไม่ใช่การยืนยันว่าเป็นคำถามยอดนิยมจากข้อมูลปริมาณการค้นหาจริง

ติดต่อสอบถามบริการทดสอบ ACB กับ Asia Power

หากโรงงานของคุณต้องการตรวจสอบและทดสอบ Air Circuit Breaker ควรเริ่มจากการรวบรวมข้อมูลอุปกรณ์และกำหนดรายการทดสอบที่ต้องการ เพื่อให้สามารถประเมินขอบเขตงานและวางแผนดำเนินการได้เหมาะสม

สอบถามบริการ Test ACB

บริษัท เอเซีย พาวเวอร์ เอ็นจิเนียริ่ง ซีสเท็มส์ จำกัด (สำนักงานใหญ่)

168 หมู่ที่ 7 ตำบลวัดสุวรรณ อำเภอบ่อทอง จังหวัดชลบุรี 20270

Hotline: 092-291-5596 (คุณประวิทย์)

Fax: 038-441-188

LINE: @asiapower

Email: officeasia@asiapowereng.info

ติดต่อ Asia Power เพื่อสอบถามบริการ

การตรวจสอบและทดสอบ ACB ตามขอบเขตที่เหมาะสมช่วยให้โรงงานมีข้อมูลเกี่ยวกับสภาพอุปกรณ์และความพร้อมของระบบป้องกัน หากต้องการวางแผน Test ACB หรือบำรุงรักษา Air Circuit Breaker ควรอ้างอิงคู่มือผู้ผลิต ข้อมูลการใช้งานจริง และผลการตรวจสอบจากผู้มีคุณสมบัติเหมาะสม
